À quoi sert un barographe ?
Contrairement à un baromètre classique, le barographe permet de visualiser l’évolution de la pression sur plusieurs jours.
Il offre une lecture précise des tendances météo et permet d’anticiper les changements de temps.
Comment fonctionne un barographe ?

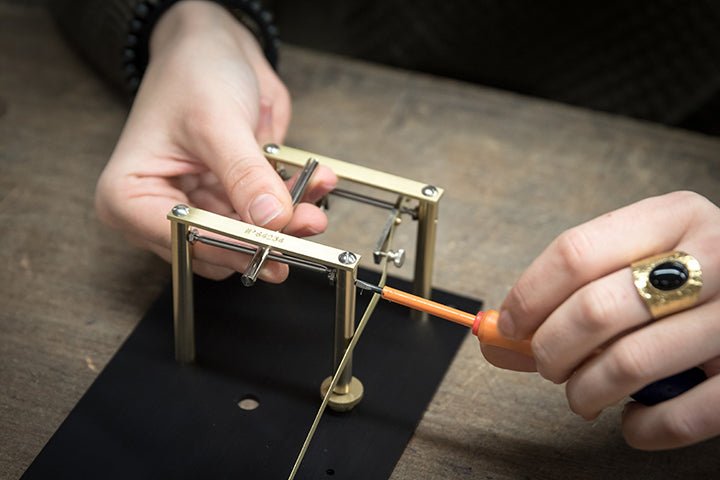

Le barographe fonctionne grâce à des capsules anéroïdes sensibles aux variations de pression.
Le mécanisme amplifie ces mouvements et les retranscrit sur un diagramme en rotation.
À quelle valeur régler votre barographe ?
Cet outil vous permet de déterminer avec précision la pression atmosphérique correspondant à votre lieu d'utilisation afin d'étalonner correctement votre instrument.
Sélectionnez la graduation actuellement affichée sur votre barographe, puis cliquez sur la carte à l'emplacement où se trouve votre instrument.
La valeur de réglage s'affichera automatiquement.
Il ne vous restera plus qu'à ajuster votre barographe jusqu'à ce que la pointe de l'encreur indique cette valeur.
Comment régler votre barographe ?
Appareils neufs NAUDET
Nos barographes sont réglés en atelier en fonction de l’altitude du lieu d’utilisation.

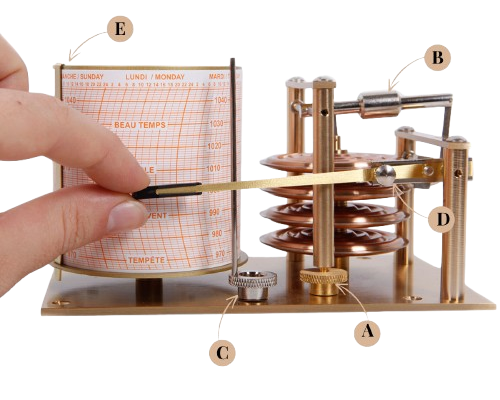

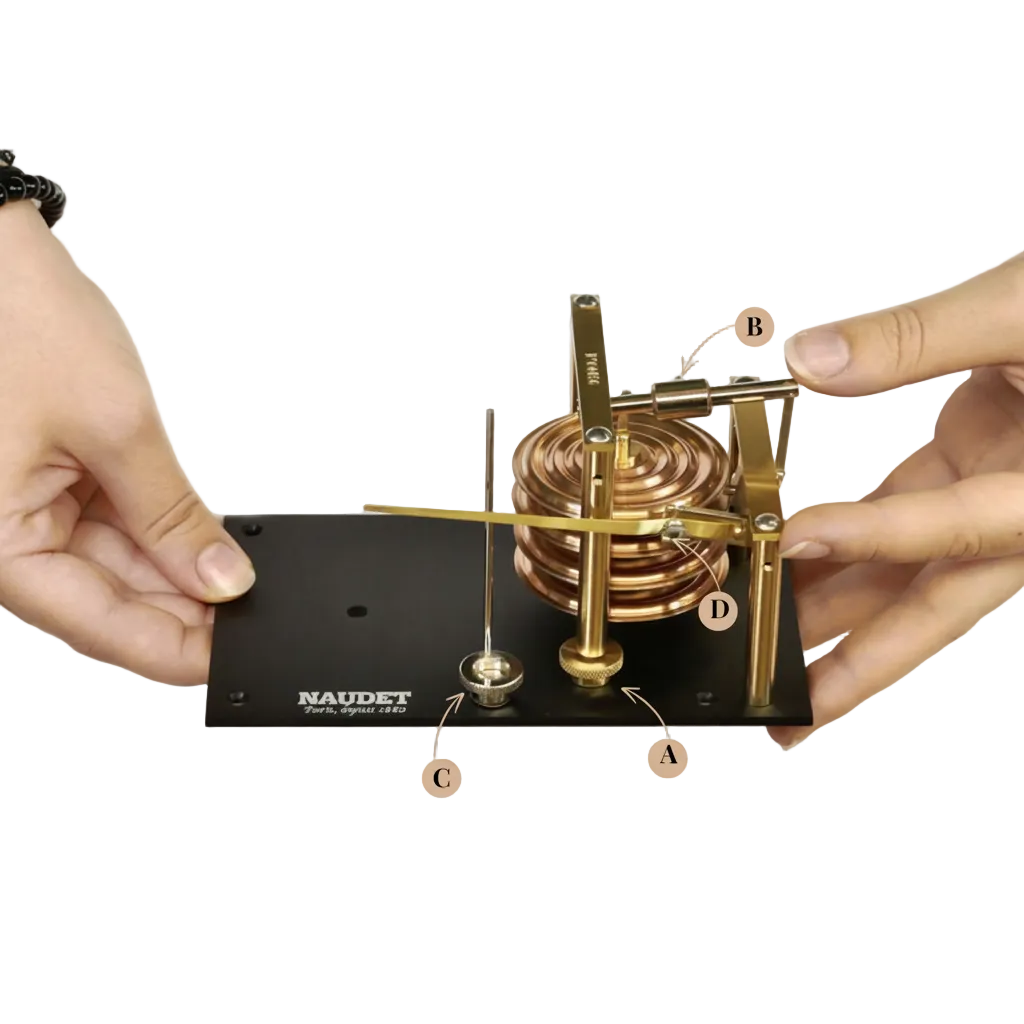

Un ajustement peut être réalisé à l’aide du bouton de mise au point. Le bouton de mise au point se situe en bas de la colonne, au plus proche du cylindre, sur le devant de l’appareil (A).
Il permet d’ajuster la mesure dans une plage d’environ ±300 mètres par rapport au réglage initial.
Au-delà de cette plage, une intervention en atelier est nécessaire afin de modifier le mécanisme.
Le contrepoids (B), présent sur certains modèles, sert uniquement à équilibrer le poids du stylo.Il ne constitue pas un élément de réglage et ne doit pas être manipulé.
Autres marques ou appareils anciens
Pour d’autres modèles, le réglage peut différer, notamment pour des appareils d’autres marques tels que Maxant, Jules Richard, ou encore pour des modèles Naudet plus anciens.
Dans ce cas, nous vous invitons à nous envoyer des photos de votre appareil afin que nous puissions vous apporter des conseils adaptés et précis.
Comment interpréter votre courbe ?
Le barographe enregistre en continu les variations de la pression atmosphérique, permettant d’anticiper l’évolution du temps.
Une hausse de la courbe indique généralement une amélioration des conditions météorologiques.
Une baisse de la courbe annonce une dégradation du temps.
Une baisse brutale de la courbe en quelques heures est le signe de l’arrivée de vents forts et peut être présage de tempête.
Lorsque la courbe est stable, le temps reste inchangé.
Une variation progressive, à la hausse comme à la baisse, est généralement associée à une évolution durable du temps, qu’il s’agisse d’une amélioration ou d’une dégradation.

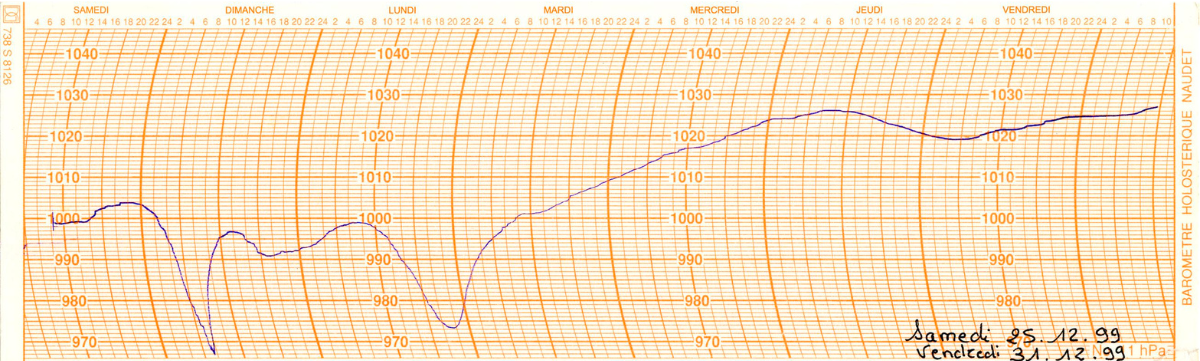

Diagramme de la tempête de décembre 1999
Comment changer votre diagramme, stylo ou plume ?
Diagramme
Pour changer votre diagramme, tournez le recul aiguille (C), cette pièce permet de relever votre stylo du diagramme.
Une fois dégagé, tirez la barrette à papier (B) vers le haut.
Munissez-vous d’un nouveau diagramme, positionnez le diagramme autour du cylindre en rejoignant ses deux extrémités au niveau du trait de fermeture du papier.
Replacez la barrette dans son logement.
Les diagrammes sont imprimés sur un papier spécial conçu spécifiquement pour être utilisé avec des stylos ou des plumes.
Utiliser des diagrammes imprimés sur du papier classique consommera l’encre de votre stylo rapidement et pourrait créer des tâches d’encre sur vos diagrammes.

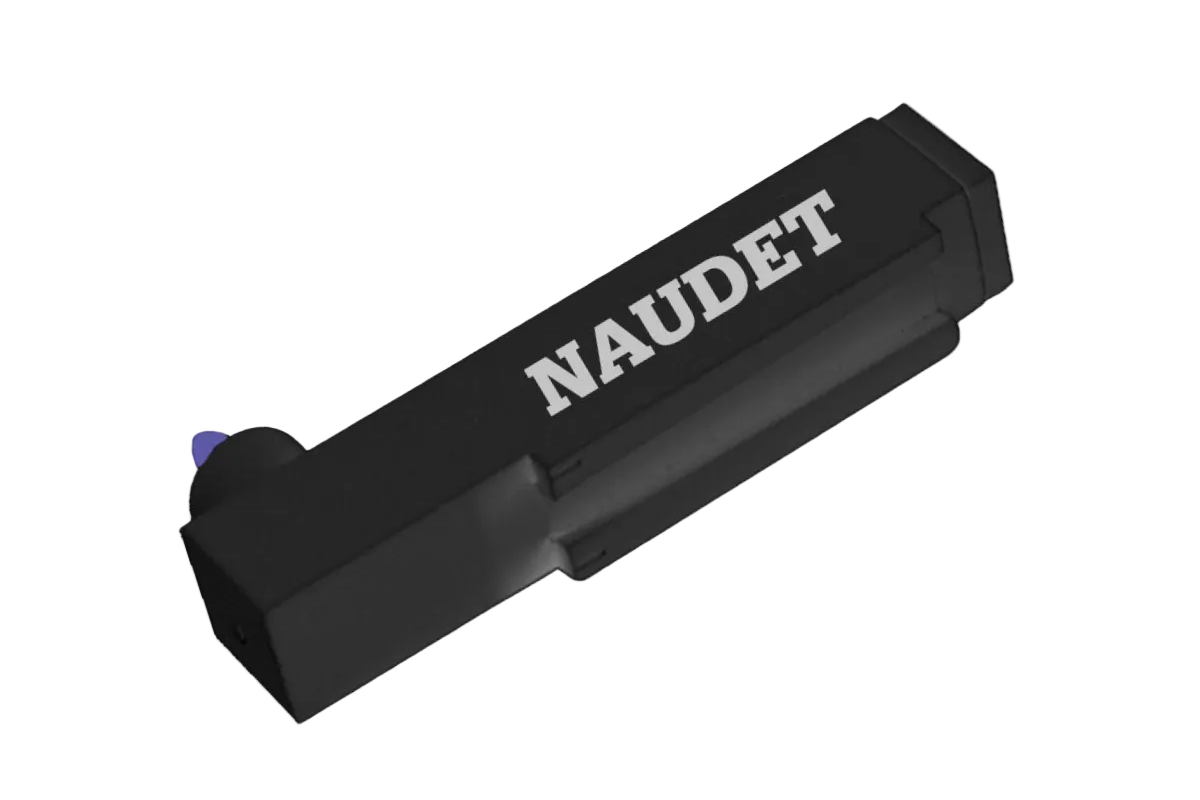

Stylo
Pour changer votre stylo, tournez le recul aiguille (C).
Après avoir pris soin de retirer votre ancien encreur en le tirant parallèlement à la plume, positionnez le neuf en le faisant glisser jusqu’à ce qu’il se bloque, il n’est pas nécessaire de forcer.
Pour un bon fonctionnement, il est impératif que le stylo repose légèrement sur le papier.
Pour s’en assurer, inclinez légèrement le barographe afin que le stylo se décolle du papier.
Si ce n’est pas le cas, il faudra desserrer la vis de réglage (D).

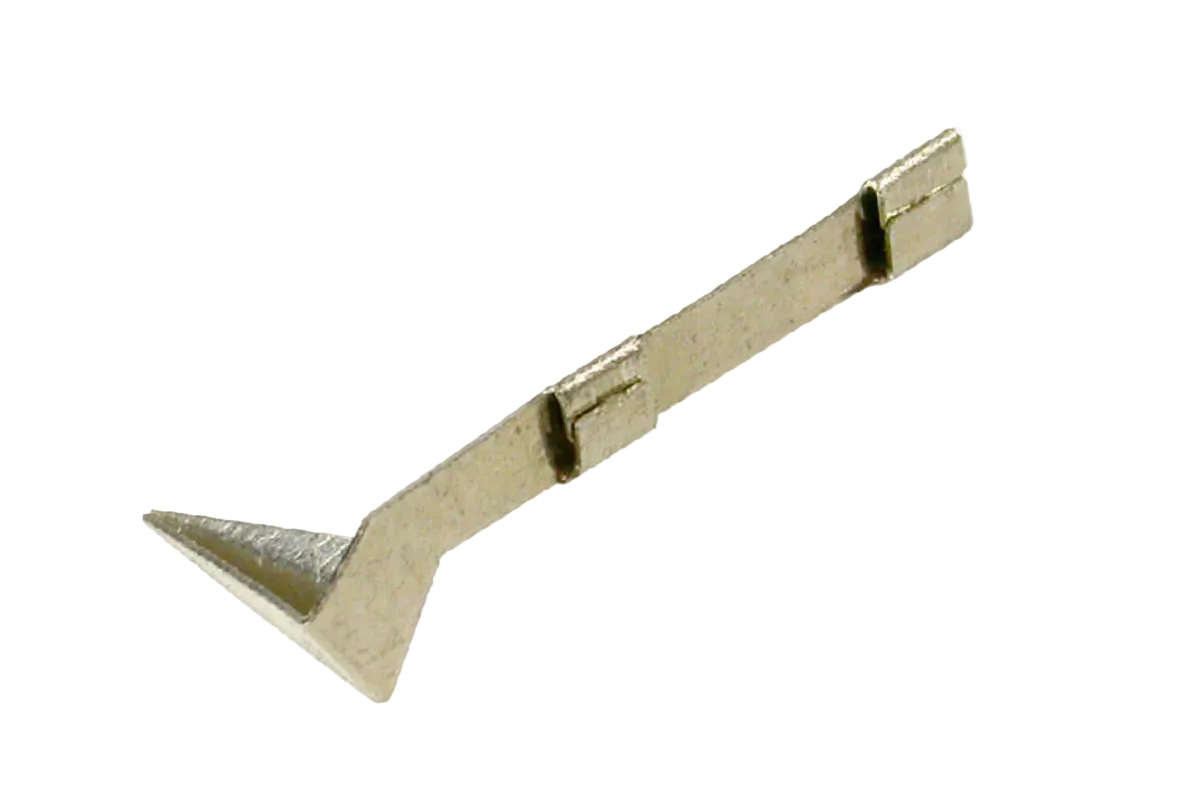

Plume
Pour changer votre plume, tournez le recul aiguille (C).
Retirez la plume en la tirant parallèlement à son support.
Si celle-ci est grippée, imbibez-la d’alcool à 90° afin de ramollir l’encre et faciliter son retrait.
Insérez ensuite la nouvelle en la faisant glisser jusqu’à blocage, sans forcer.
La plume doit reposer légèrement sur le papier. Si nécessaire, inclinez le barographe pour vérifier qu’elle se décolle, sinon desserrez légèrement la vis de réglage (D).
Nettoyez régulièrement la plume pour éviter qu’elle ne s’encrasse.
Faites-la tremper dans de l’alcool à 90°.

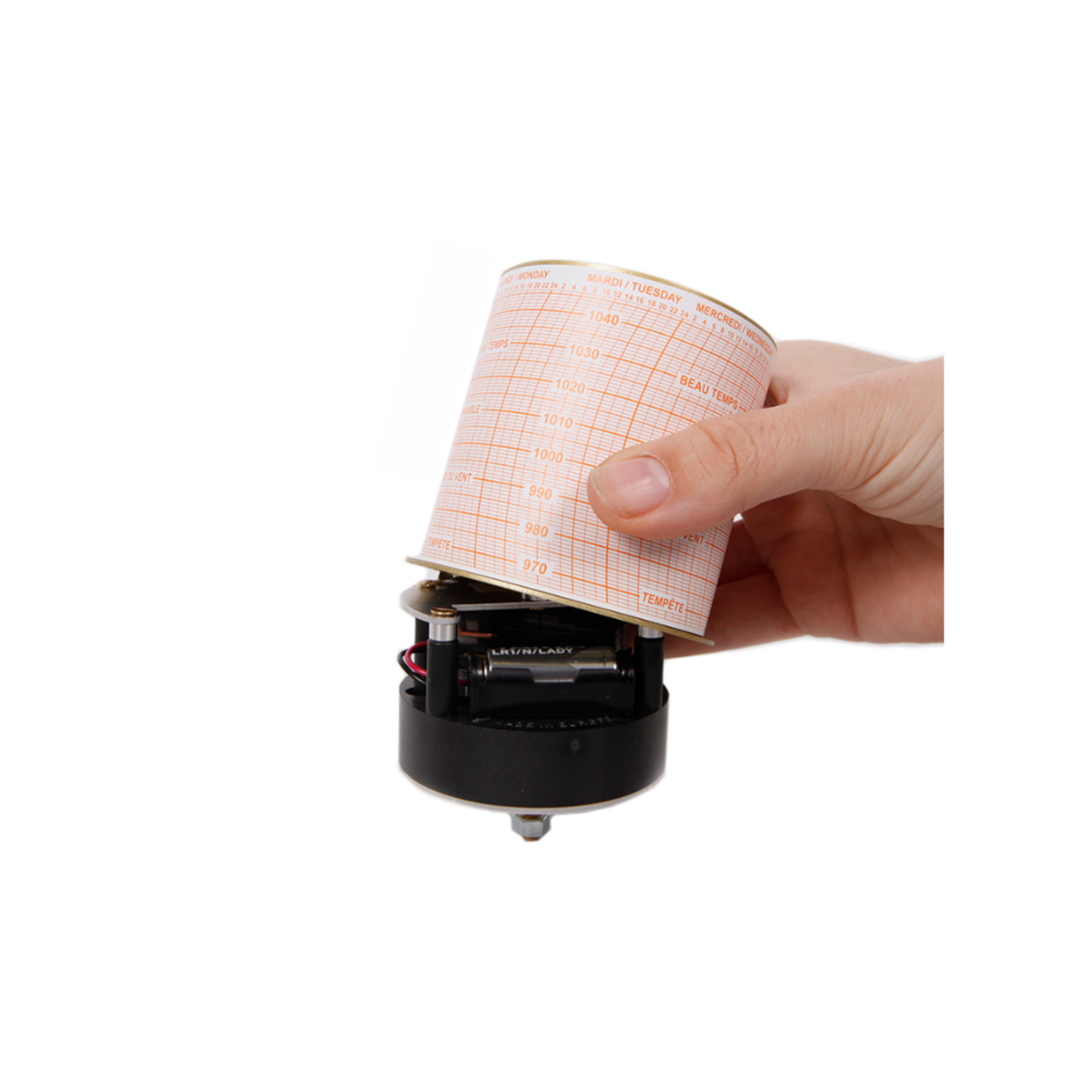

Fonctionnement du cylindre de votre barographe
Les barographes récents sont équipés de cylindres de 7 cm ou de 9 cm de hauteur.
Certains formats plus anciens ont existé, avec des fonctionnements différents.
Si vous avez un doute sur votre modèle ou si votre appareil ne correspond pas aux descriptions ci-dessous, nous vous invitons à nous envoyer une photo de votre barographe.
Nous pourrons ainsi vous conseiller précisément.
Téléchargement notice petit modèle
PDF - Pour impression
